01   前言

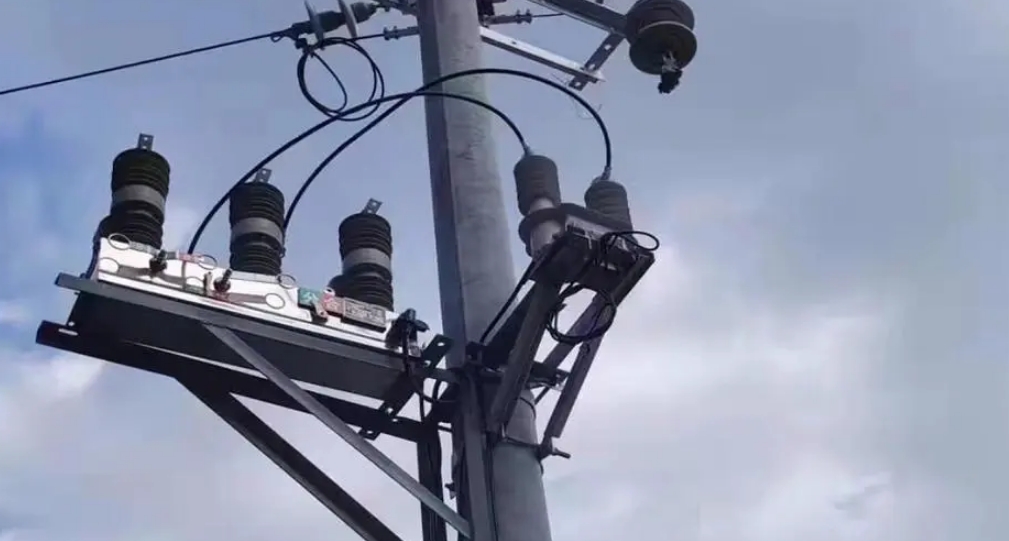

在中壓系統中，斷路器是不可或缺的主要元件，而真空斷路器在國內占據著統治地位，因此，一個正確的電氣設計是與正確選擇真空斷路器分不開的。這一講我們來談?wù)勅绾握_選擇真空路器以及在真空斷路器選擇中常見的誤區。

02  開斷短路電流的能力不必過高

斷路器開斷短路電流的能力不必過高，但應有余量，以便滿足今后因電網增容而造成短路電流增加的需要。但平時在電氣設計時，斷路器選擇的開斷能力過大，例如，在用戶的末端配變電站，10kV系統中，10kV母線短路電流大多在10kA 左右，容量稍大的系統的短路電流可達16kA,但在電氣設計圖上，看到的真空斷路器開斷短路電流的能力動輒為31.5kA, 有的要求開斷電流達40kA, 這樣大的開斷能力會造成投資的浪費。在上述情況下，斷路器開斷能力可為20kA 或25kA 就足夠了。不過目前開斷31.5kA的真空斷路器需求批量大，制造成本及價格降低，反而普及程度較高。

在電氣設計中，所進行的短路電流的計算，一般是偏大的，究其原因是在計算時忽略了電力系統的阻抗，以及回路系統中接頭電阻等因素。當然，斷路器開斷能力一定要按照最大可能出現的短路電流考慮，但短路保護整定值不能按照最大短路電流作為整定基礎。因?yàn)槎搪窌r(shí)往往出現電弧，電弧電阻很大，設計計算時，把短路看成純金屬性三相短路，沒有電弧的發生，也不存在回路接頭電阻。在短路故障的實際統計中，實際上80%以上是單相短路，而且短路發生時都伴隨著電弧出現，這樣短路電流比理想狀態下的短路電流小很多。如果短路保護整定值過大，從而造成保護靈敏度降低或瞬動保護的拒動。在工程實際中，往往出現的不是斷路器不能開斷的問題，而是整定值過大，保護元件不起動的問題。順便提醒一句，純金屬三相短路基本不會發生，只有在維修后接地線尚未拆除就合閘才出現此種情況，但接地都采用接地開關或接地手車，而且都有連鎖功能，很難出現純金屬短路情況的發生。

在電氣設計施工圖中，最經常出現的情況是總進線斷路器開斷能力比饋線回路斷路器開斷能力大一級，這倒沒有必要?？傞_(kāi)關擔負母線短路故障開斷，分開關擔負饋線回路短路故障開斷，但在靠近饋線斷路器負載處，由于離母線非常近，短路電流與母線短路電流相差不大，因此，總開關與分開關的開斷能力應一致。

03   斷路器電氣壽命及機械壽命要求不必過高

此處所說的電氣壽命，并不是平時所說的帶額定電流或一定負載電流按規定時間間隔循環斷開的次數，而是指斷開短路電流的若干次數而不必維修。此種斷開次數國家并無規定，一般生產廠家斷開30次短路電流即可。有些廠家的產品斷開50次，在用戶工程招標過程中，經?？吹綄?duì)斷路器的開斷短路電流的次數有過高的要求，曾有某招標文件中技術參數要求12kV線路保護用真空斷路器開斷額定短路電流100次，要求機械壽命100000次，斷開額定電流20000次，這些要求有點離譜了。過高的短路電流開斷次數實在沒有必要，短路故障是電氣中的重大故障，發生一次短路故障應看作重大事故，要查清原因，提出改措施，避免以后發生類似事故。因此，在斷路器的有效工作年限，不過是斷開短路故障幾次罷了。系統電壓越高，短路故障的危害越大，但發生短路故障的概率越低。由此可見，中壓斷路器有斷開30次短路故障的能力足夠了。中壓斷路器開斷短路的型式試驗費用不菲，12KV的真空斷路器每開斷一次短路電流目前收費的價格為人民幣為1萬元左右，過多的開斷試驗，費用太高，也沒有必要。是否開斷次數越多，開斷能力越好呢?這又是認識的誤區。真空斷路器進行短路開斷試驗，關鍵在開始的前十次，只要前十次能夠開斷規定的電流，接下來問題就不大了。據型式試驗的統計數據表明，開斷短路試驗前十次，斷路器出現的問題的概率最高，隨著開斷次數的增加，故障概率逐步下降，當開斷30次試驗后，再做開斷試驗出現故障的概率幾乎為零。因此，能夠開斷30次不能說明它不能開斷50次，只是不必做無謂的試驗了。

對于真空斷路器的機械壽命，要求高也無必要，M1 級本來不小于2000 次 ，M2級不過10000次，現在生產廠家若進行機械壽命大競賽，一家產品25000次，另一家產品十萬次。在招投標中，也是互相比機械壽命的高低，這對于配電用真空斷路器毫無意義，但一些特定場合，如經常投切電動機，經常投切電弧爐、自動電容補償回路的頻繁投切等的場合，采用真空接觸器更好(中壓電容器回路的投切常用 SF6斷路器)，接觸器的機械及電氣壽命達百萬次以上(它的電氣壽命是以開斷額定電流而非短路電流來衡量的)，何必在斷路器的機械壽命上較勁呢。

04  其他電氣參數的過高要求

斷路器的短時耐受電流是指在短路期間，斷路器承受短路電流的熱穩定的能力，它與溫升不是一個概念，溫升試驗是在長時間通過額定電流或規定電流時，斷路器有關各點的溫升  不能超過一定值。斷路器的短時耐受電流一般按3s  的時間試驗，在此時間內，短路電流產 生的熱量不能對斷路器造成損傷。斷路器熱穩定能夠持續3s 時間足夠了，理由是，短路發 生后，為了保護選擇性的需要，可能按時間階梯進行延時跳閘，定時保護時，相鄰斷路器跳 閘間隔為0.5s 即可保證動作的選擇性，如果斷路器相差兩級，跳閘延時為1s,   如果相差三 級，跳閘延時為1.5s, 現斷路器能夠承受3s 的短路電流，已經足夠，但有的用戶或電氣設 計人員一定要求熱穩定能力為5s, 實在無此必要了。

斷路器的動靜觸頭在合閘過程中，容易彈跳，如果彈跳時間過長或者三相合閘不同期時 間較大，斷路器動靜觸頭間容易發生擊穿重燃，重燃使回路發生充放電過程，過電壓陡度增 加，幅值增大，此過電壓稱之為觸頭重燃過電壓，這種過電壓的危害甚至超過真空斷路器的 截流過電壓，對變壓器及電動機的匝間絕緣造成威脅，因此斷路器動靜觸頭的彈跳時間及三 相不同期時間不超過2ms, 目前斷路器的參數均按此參數生產，有的用戶要求上述時間小于 2ms, ，要求不超過1ms,  實在超過了目前技術水平。

05  真空滅弧室起步電流過大所帶來的負面問題

中壓真空斷路器的真空滅弧室起步電流為630A, 目前有的廠家630A的也不生產了，起步電流最小為1250A，造成這種情況的原因與真空滅弧室的制造有關。但也帶來一系列負面問題：由于真空滅弧室起步電流太大，由這種真空滅弧室組裝的真空斷路器起步電流必須與真空滅弧室一致，這樣一來，斷路器的極柱、極柱上的插接頭以及開關柜上的定觸頭等配套件都必須與真空滅弧室電流保持一致。這樣，在大多數情況下造成有色金屬材料的嚴重浪費。例如，12kV真空斷路器所帶回路只是一臺1000kVA的變壓器，變壓器10kV側額定電流只有57.7A,  真空滅弧室額定電流1250A起步，因此，回路斷路器為1250A。這樣，斷路器所有配件額定電流均不小于1250A, 開關柜中的定觸頭額定電流也不小于1250A, 造成有色金屬的極大浪費。這還不算，更浪費的是開關柜中的主回路導體的載流量用戶或電氣設計人員堅持要求與斷路器保持一致，也就是回路導體載流能力按1250A考慮，實際上只要載流60A，回路最小截面通過動熱穩定校驗合格即可，回路導體有很大的節約空間。
