基于工程實例，圖文解讀10kV配電室內高低壓設備，看看分別都包含什么？        10kV配電室高壓設備

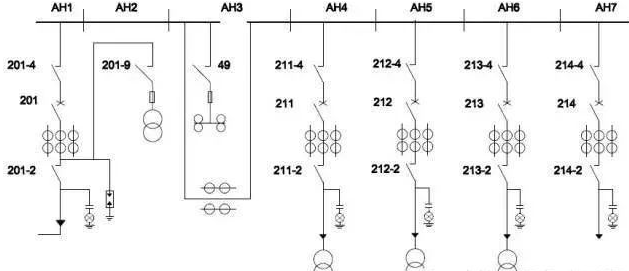

       1、常用高壓柜柜型

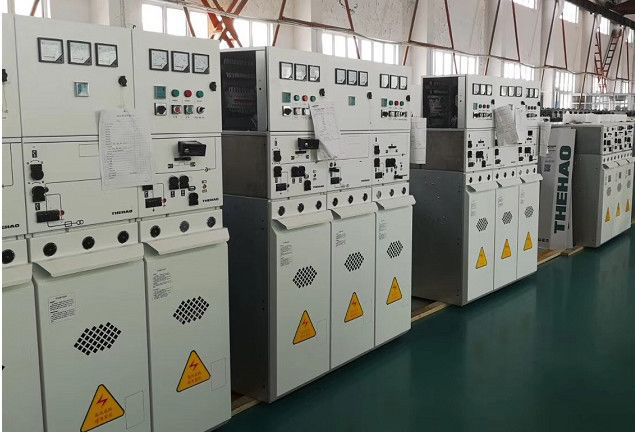

       （1）環網柜-負荷開關柜

       用于低基配電室或變壓器容量小于1250kVA的高基配電室。

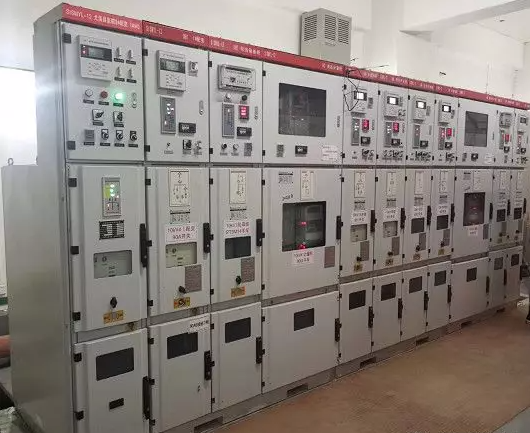

       常用配電柜型號：HXGN15-12、Safe-Ring（ABB）、SM6（施耐德）        1、開關間隔；2、母線間隔；3、電纜間隔；4、操作機構間隔；5、控制保護間隔        （2）中置柜-斷路器柜

       用于高基配電室內（一般單臺變壓器容量大于1250kVA以上使用）。

       常用型號：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）

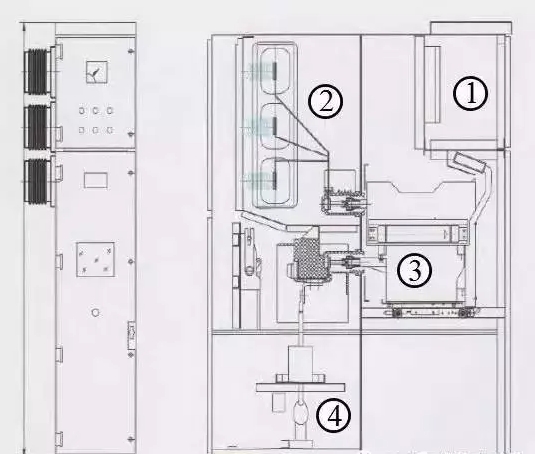

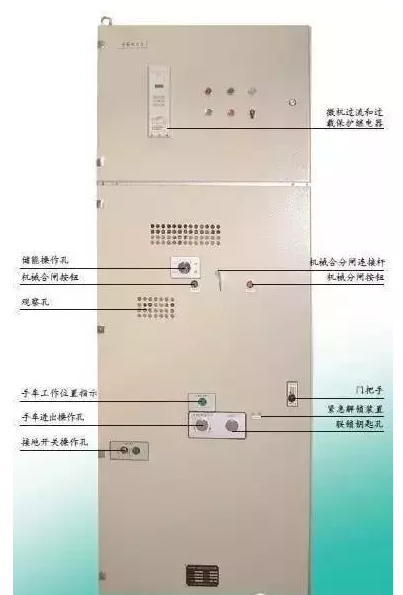

       常用斷路器型號：VD4（ABB）、VS1（國產）        1、二次儀表室；2、母線室；3、斷路器手車室；4、電纜室        （3）固定式配電柜

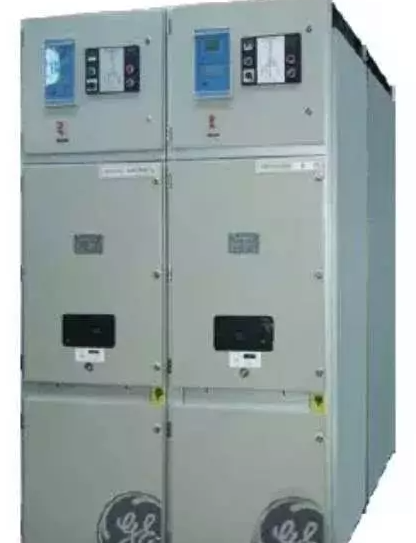

       在較老配電室常見：GG1A-12（F）        （4）其他各廠家衍生的自主開發柜型
       高壓開關柜“五防”概念：防止帶負荷合閘、防止帶負荷拉刀閘、防止帶電掛接地線、防止帶接地線合閘、防止誤入帶電間隔

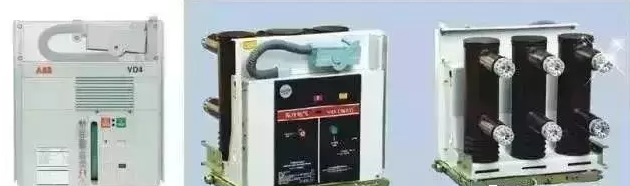

       2、高壓斷路器（ABB-VD4、國產-VS1 、施耐德-EV12s ）        3、高壓負荷開關（ABB-SFG）

       高壓負荷開關具有簡單的滅弧裝置，能通斷一定的負荷電流和過負荷電流，但是它不能斷開短路電流，所以它一般與高壓熔斷器串聯使用，借助熔斷器來進行短路保護。        4、10kV電流互感器（LZZBJ9-10）

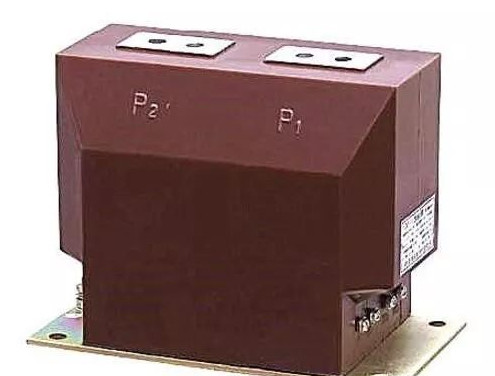

       環氧樹脂真空澆注支柱式結構電流互感器 用于電流、電能測量和繼電保護用。

       常用變比：100/5、150/5、200/5、250/5等

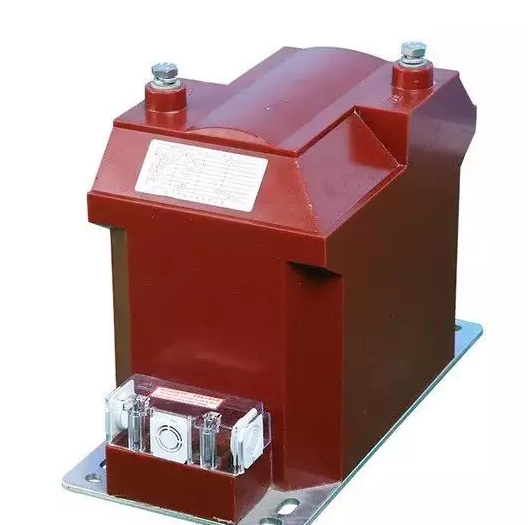

       測量精度：計量用（0.2、0.5、0.2S、0.5S）；保護用（5P10、10P10）        5、10kV電壓互感器（JDZ10-10A）

       環氧樹脂澆注式電壓互感器把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。

       常用變比：10/0.1kV

       高壓柜內電壓互感器常規將10kV變?yōu)?00V。        6、零序電流互感器（LJK100J 100/5）

       當電路中發生觸電或漏電故障時，互感器二次側輸出零序電流，使所接二次線路上的設備保護動作。        7、氧化鋅避雷器HY5WZ2

       利用氧化鋅良好的非線性伏安特性，在正常工作電壓時流過避雷器的電流極?。ㄎ不蚝涟布?jí)）；當過電壓作用時，電阻急劇下降，泄放過電壓的能量，達到保護的效果。

       出線柜：HY5WZ2-17/43.5        8、高壓熔斷器

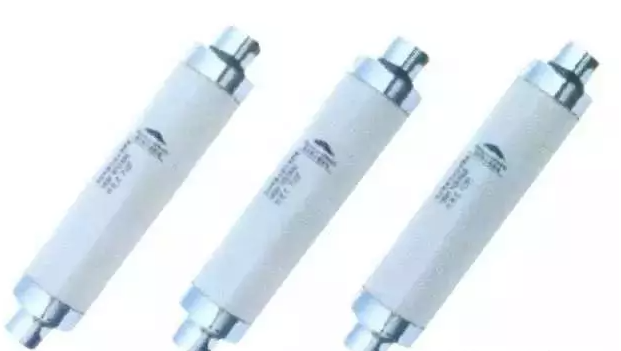

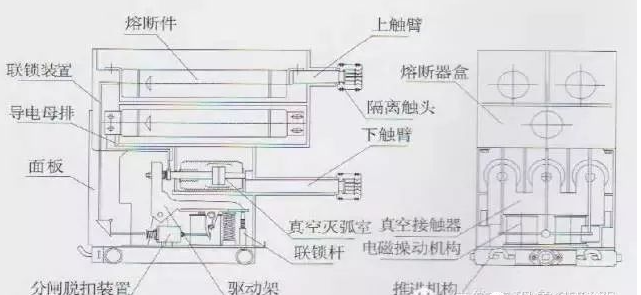

       熔斷器是最簡單的保護電器，它用來保護電氣設備免受過載和短路電流的損害。

       保護變壓器：SFLAJ-12kV

       保護電壓互感器：XRNP-12/0.5

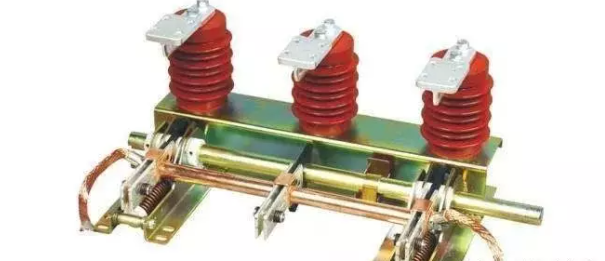

       戶外跌落式：HRW12-10        9、高壓接地開關（JN15-12/31.5）

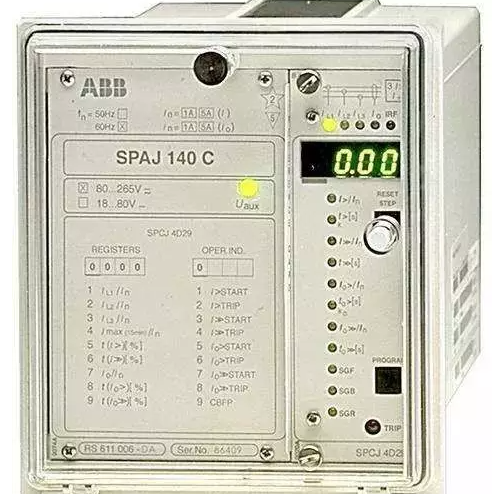

       使用于12kV及以下交流50Hz的電力系統中，可與各種型號高壓開關柜配套使用，亦可作為高壓電器設備檢修時接地保護用。        10、綜合保護裝置        ABB-140C        ABB-REF615

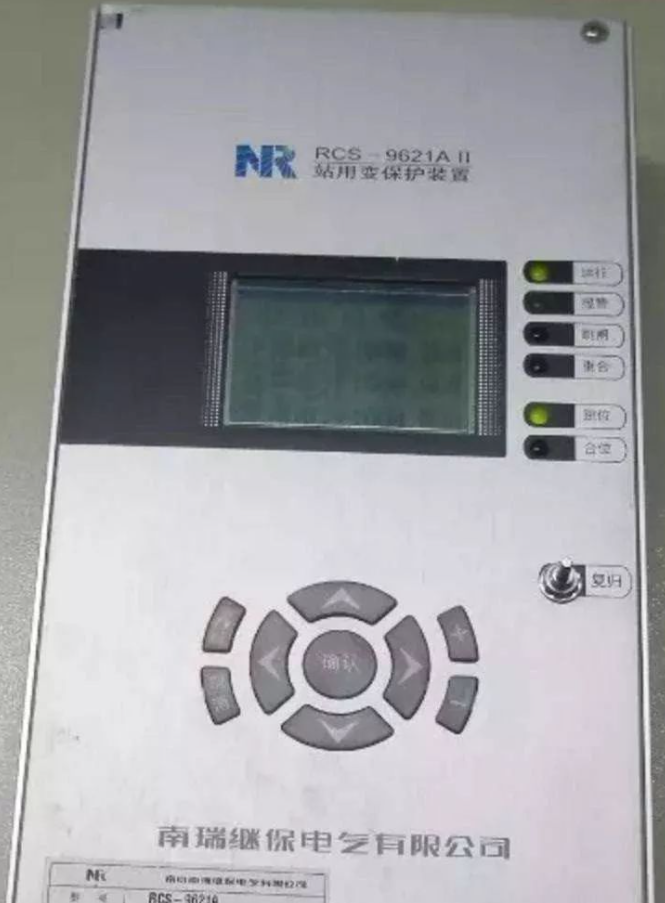

       南瑞PCS9621A

       綜合保護裝置概念：集保護、測量、監視、控制、人機接口、通信等多種功能于一體；代替了各種常規繼電器和測量?jī)x表，節省了大量的安裝空間和控制電纜。

       功能：在故障狀態下啟動保護動作，輸出保護信號。

       安裝位置：進線柜、出線柜、母聯柜（有斷路器的柜內）。

       保護的類型：

       過流保護：短時間的電流增大，一會兒就恢復了不斷電，如無法恢復就斷電。（時間）

       速斷保護：電流突然增大，不斷電會燒壞設備。

       零序保護：測量通過三相的線電流和，達到預設值時動作。

       變壓器保護信號：變壓器高溫報警、變壓器超溫跳閘、變壓器開門動作、輕瓦斯、重瓦斯（由變壓器引來）

       11、高壓柜儀表室        1、計量表；2、信號繼電器；3、綜合保護裝置；4、檢修壓板；5、位置指示燈；6、分合閘狀態指示燈；7、帶電指示器；8、照明開關；9、加熱開關；10、手動操作開關；

       10kV配電室低壓設備

       1、380V常用低壓配電柜柜型

       （1）低壓抽出式配電柜：GCK、GCS、MNS

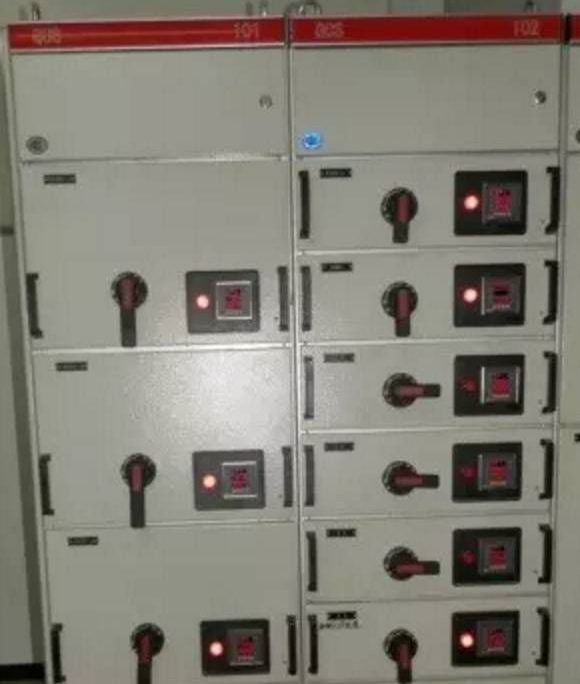

       （GCK）        手柄只有分閘、合閘兩個位置        GCK柜柜后，已安裝電纜

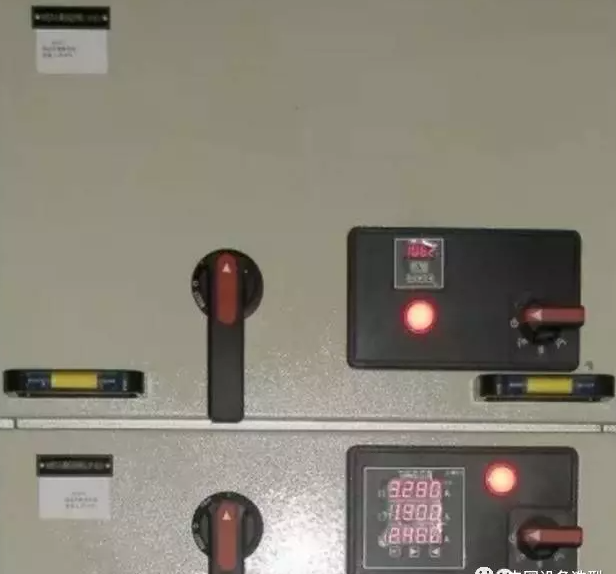

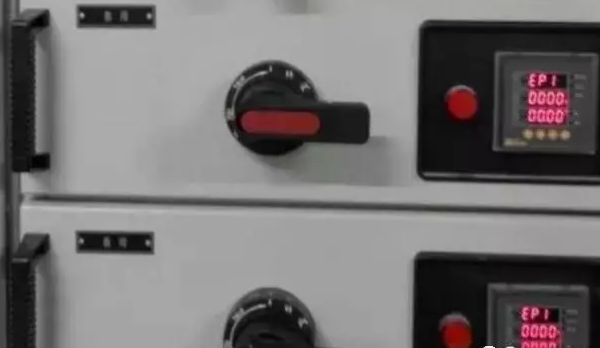

       （GCS）        手柄有工作、分閘、試驗、隔離、抽出位置

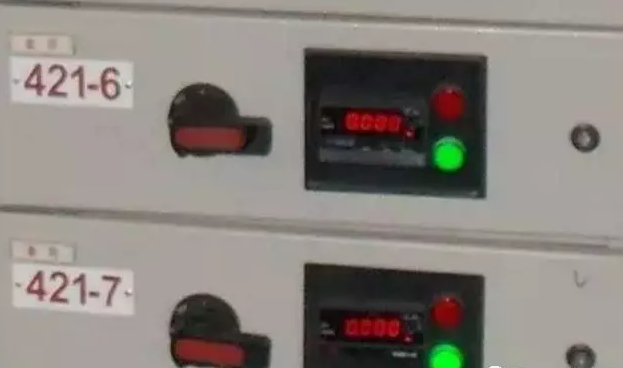

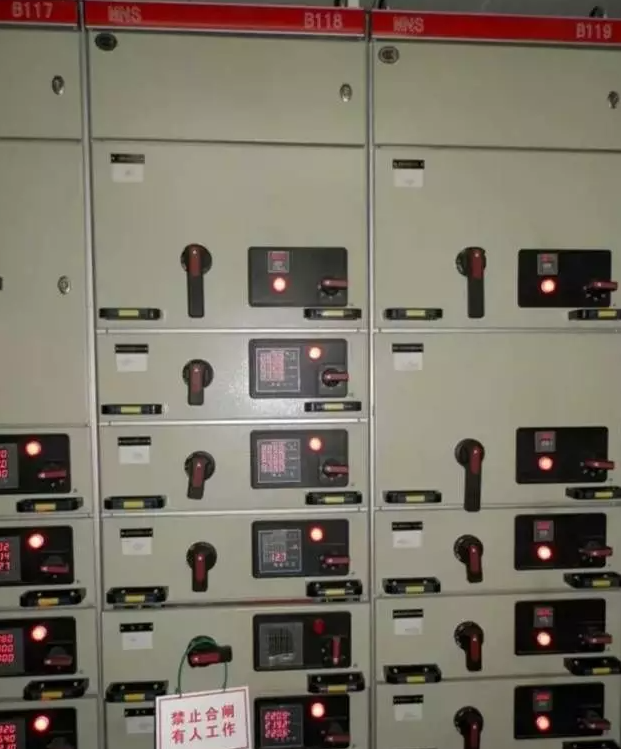

       （MNS）        手柄分兩個，主手柄為分合閘位置，副手柄為試驗、隔離、抽出位置

       GCK、GCS、MNS柜的主要區別：

       GCK、GCS柜國內自主設計開發，MNS柜從ABB公司引進。

       GCK、GCS采用8MF型材，MNS采用C型材。

       GCK最小模數為1個單元，GCS最小模數為1/2個單元，MNS最小模數為1/4個單元。

       GCK每面柜子最多9層，GCS每面柜子最多11層，MNS每面柜子最多9層并可以做成雙面。

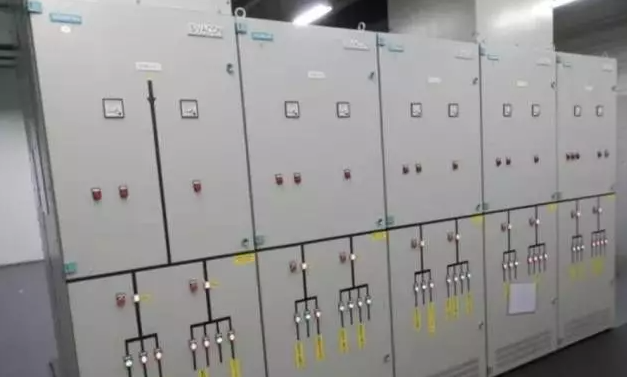

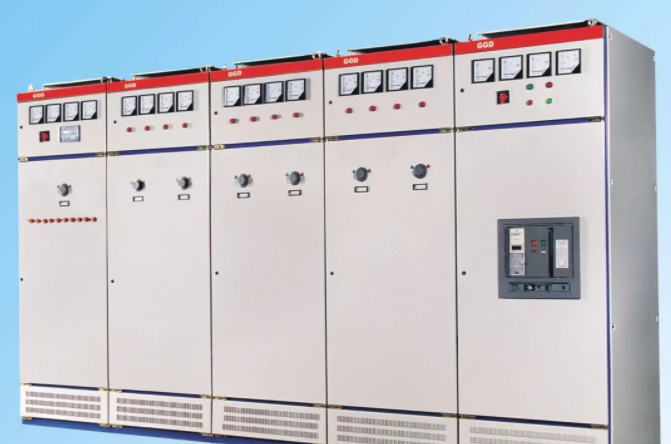

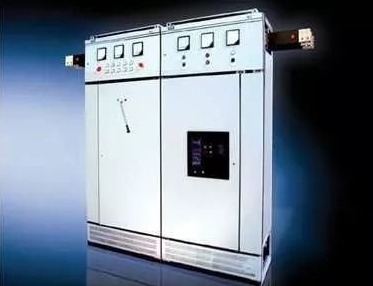

       （2）低壓固定式開關配電柜：JYD、GGD

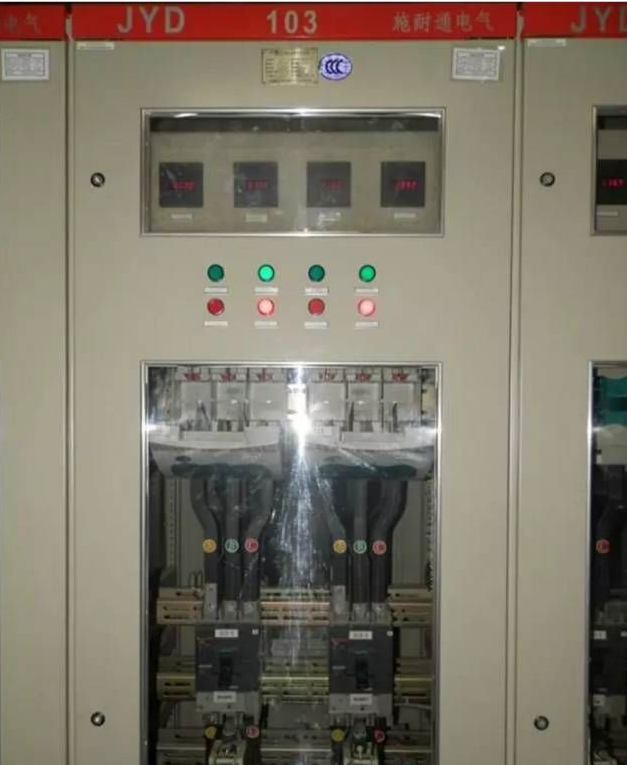

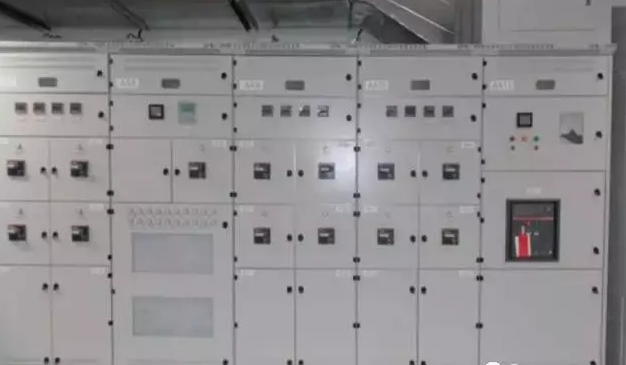

       （JYD）        （GGD）

       （3）全封閉分割式配電柜：GFB2-2008（新柜型用于低基配電室）

       （GFB）        北京市電力公司“五統一”標準出臺后，與生產廠家一同開發、設計的用于低基配電室的低壓柜，目前新建低基配電室必須采用此柜型。

       （4）照明或動力配電箱：PGL（配電內室較少使用）

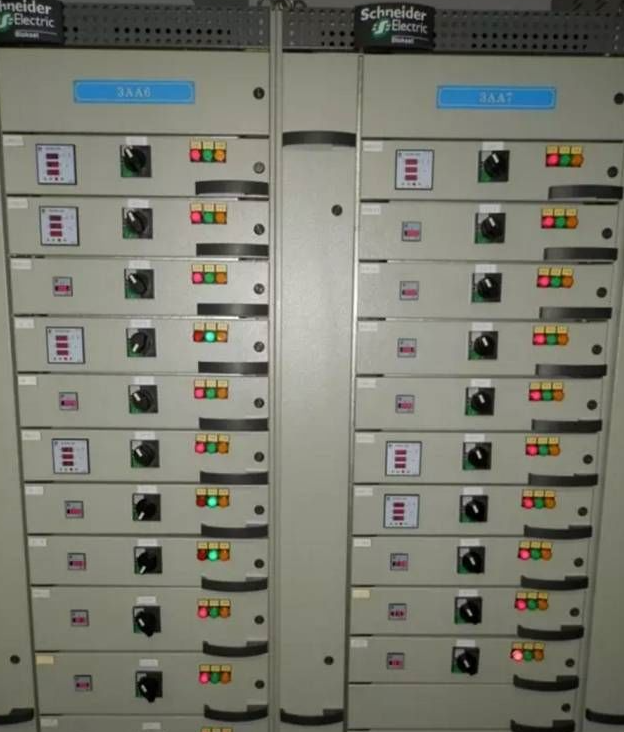

       （5）其他廠家原裝配電柜        施耐德原裝柜        西門子原裝柜

       2、斷路器

       （1）低壓斷路器

       能夠關合、承載和開斷正?；芈窏l件下的電流并能關合、在規定的時間內承載和開斷異常回路條件下的電流的開關裝置。

       技術指標：In額定電流、ICU額定短路分段能力、ICS額定運行短路分?jǐn)嗄芰?、ICW短時耐受電流

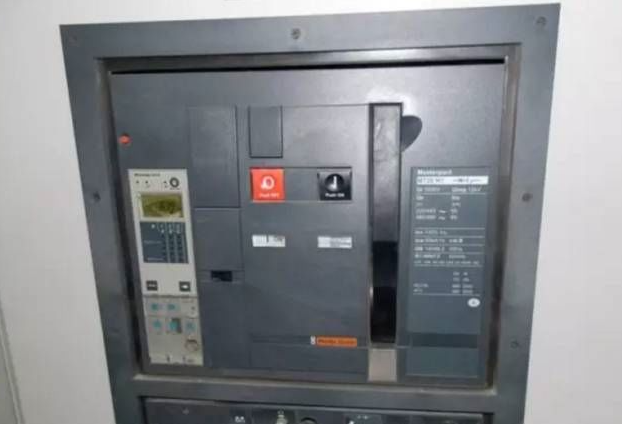

       （2）萬能斷路器（框架開關）

       額定電流在630A以上，最高可至6300A。

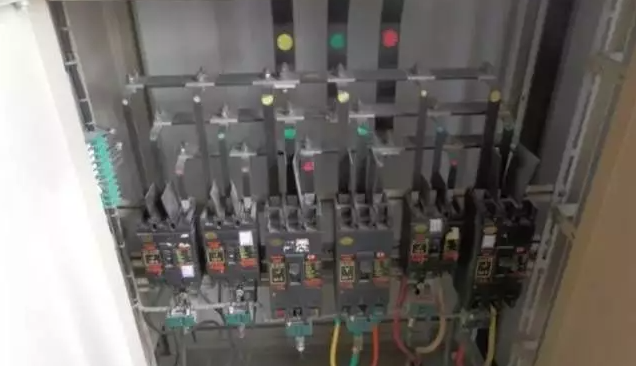

       內部附件：輔助觸頭、報警觸頭、分勵脫扣器、欠電壓脫扣器、合閘線圈        （3）塑殼斷路器（63A-630A）        抽屜柜斷路器安裝方式        固定式安裝斷路器

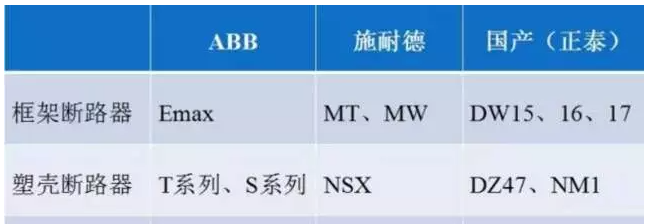

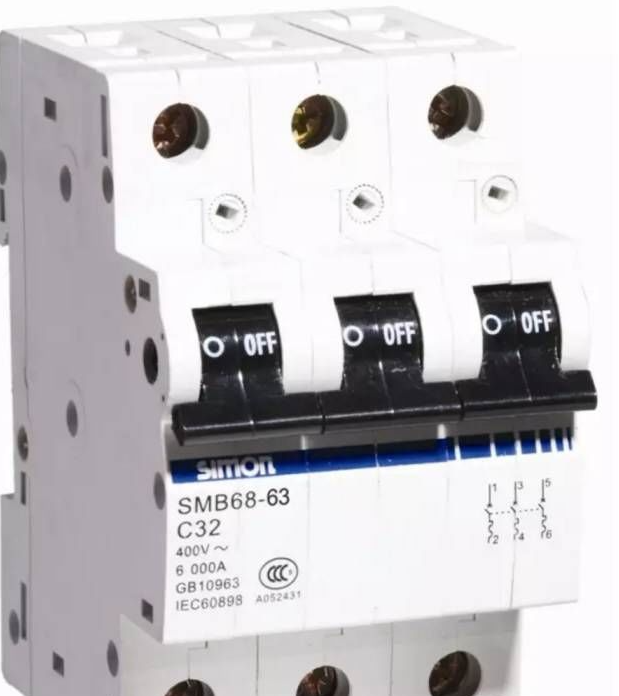

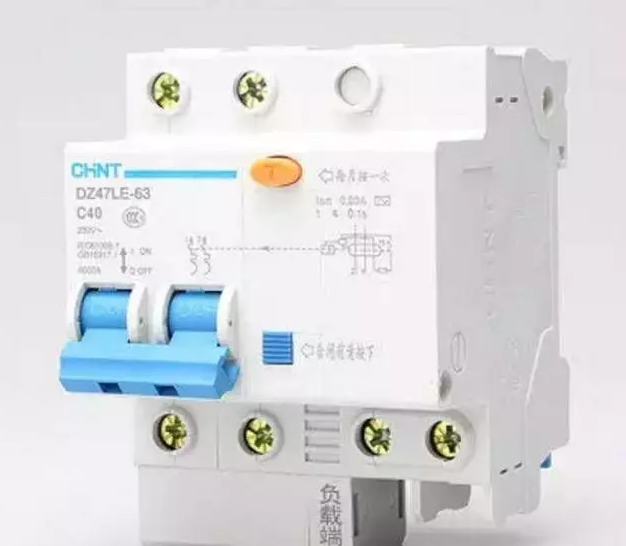

       （4）微型斷路器（63A以下）        三相微型斷路器        漏電保護開關        斷路器型號匯總

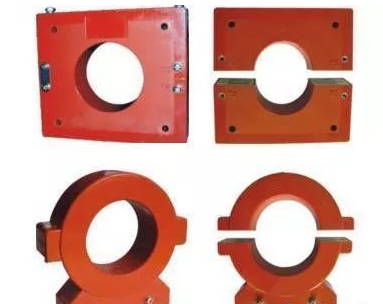

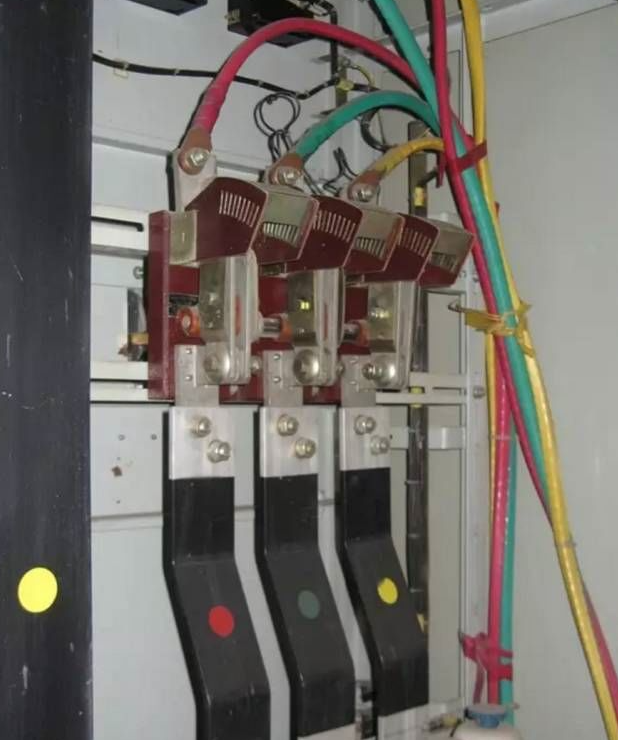

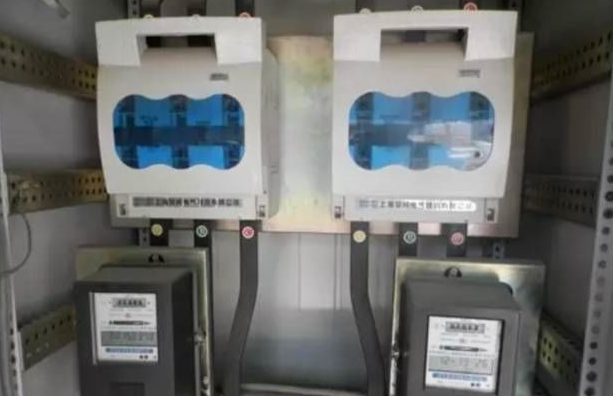

       3、刀閘        4、電流互感器        電流互感器的接線應遵守串聯原則：即一次繞阻應與被測電路串聯，而二次繞阻則與所有儀表負載電流互感器串聯。

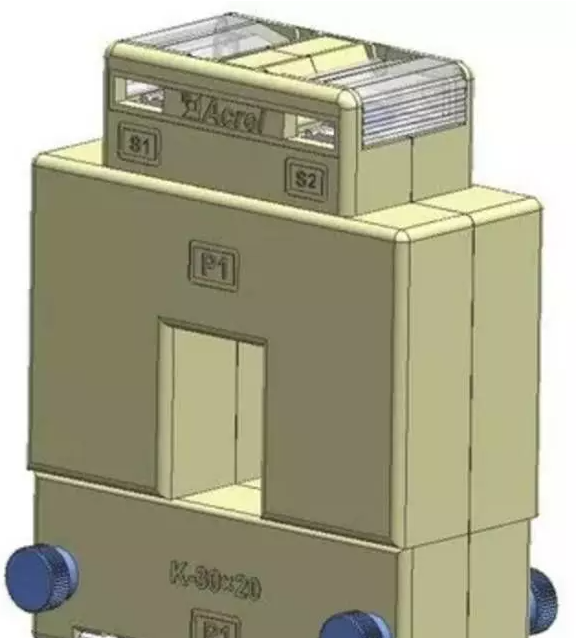

       常用電流互感器樣式：羊角式（一般用于供電公司低壓計量）、穿心式、開口式

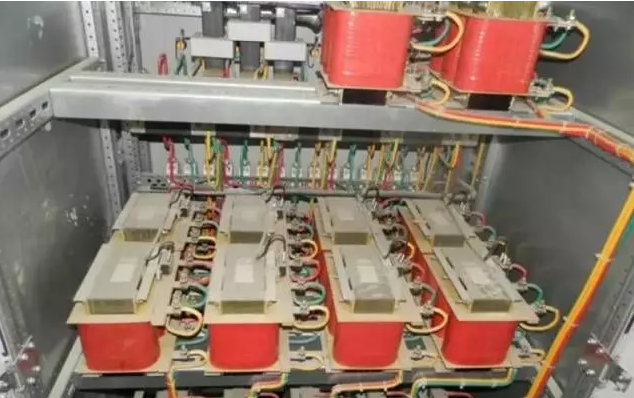

       5、電抗器        作用：抑制供電系統的高次諧波，用來保護電容器。

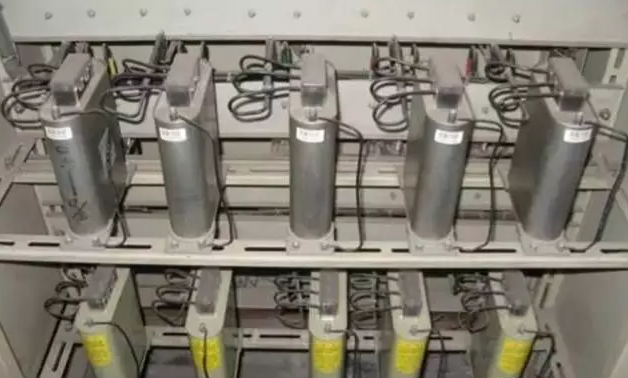

       6、電容器

       作用：提高功率因數。

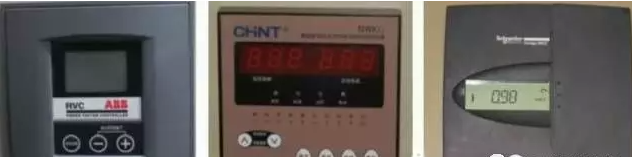

       配置原則：變壓器容量的1/3。        7、功率因數控制器（ABB-RVC）

       作用：控制電容器的投切時間及順序。

       電容器運行方式：順序投入，先投先分。        8、熔斷器

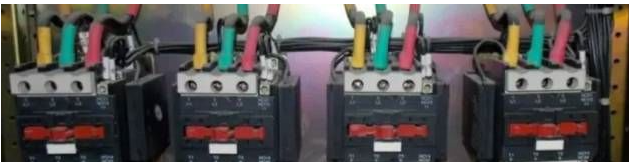

       作用：熔斷器所能保護的主要還是電容器的外部連接端子及投切設備（交流接觸器、熱繼電器和復合開關）所發生的短路故障。        9、接觸器（電容器專用）

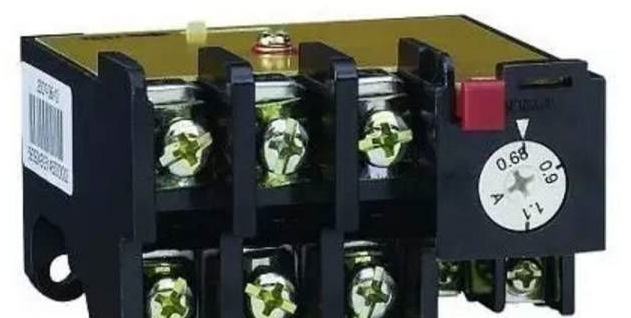

       作用：投入或切除低壓并聯電容器。接觸器帶有抑制涌流裝置，能有效地減小合閘涌流對電容的沖擊和抑制開斷時的過電壓。        10、熱繼電器        工作原理：由于流入熱元件的電流產生熱量，使有不同膨脹系數的雙金屬片發生形變，當形變達到一定距離時，就推動連桿動作，使控制電路斷開，從而使接觸器失電，主電路斷開，實現過載保護。

       電容器的損壞主要是由于過壓或短路所造成，過載影響較小，而熱繼主要用于電機的過載保護，所以，用熱繼保護電容不適合。

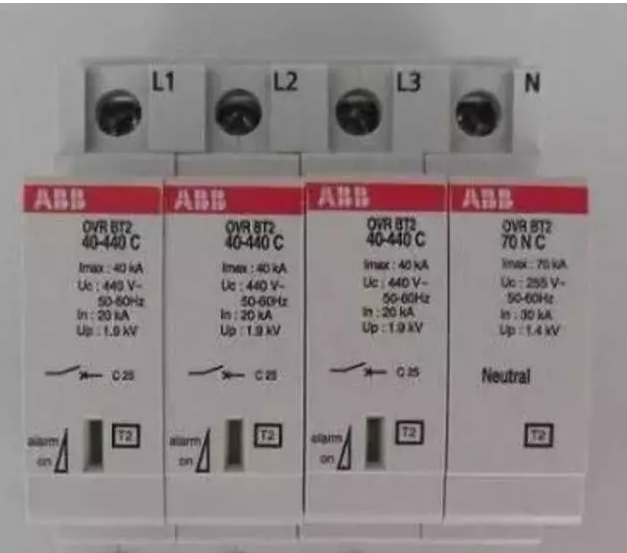

       11、浪涌保護器（電涌保護器）

       簡稱（SPD），對雷電影響或其他瞬時過壓的電涌進行保護，適用間接雷電和直接雷電影響或其他瞬時過壓的電涌進行保護。
