1、概述:
SYJK5501智能裝置是公司研發的新一代智能型開關柜節點溫度及開關機械特性在線測試于一體的產品。該產品具有完善的斷路器機械特性、分合閘電磁鐵電流、斷路器觸頭溫度、溫升在線測,并據此進行機構狀態監測和報警功能。
2、用途:
該產品主要用于電力系統開關柜中斷路器觸頭的溫度監測,并對斷路器的各項機械特性參數進行數據分析,如果開關柜節點溫度發生超溫,裝置發出報警輸出信號,機械特性數據異常判斷底盤車的搖進搖出功能。
3、特點:
完成對斷路器觸頭溫度及機械特性合分閘速度和時間數據的采集、顯示及診斷,具備485通訊和數據存儲及各種報警事件信息功能。

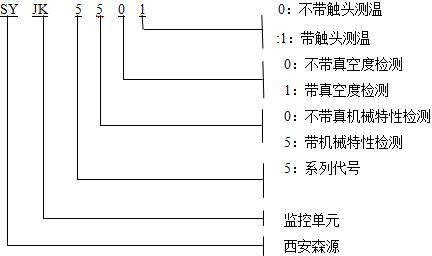

4、產品型號名稱及含義:
5、技術參數:
工作電壓:220V AC/DC,110V AC/DC;
功耗:<5W;
工作溫度:-20~85℃;
工作濕度:≤95%RH;
耐壓性能:AC2000V/Min;
絕緣性能:≥100MΩ;
溫度傳感器的測溫范圍: -40℃ ~ +110℃,測量精度 ±2℃
超溫報警輸出:AC220V/5A
6、執行標準:
GB/T 4942.2-1993 低壓電器外殼防護等級
GB/T 17626.2-1998 電磁兼容 試驗及測量技術 靜電放電抗擾度試驗(idt IEC 61000-4-2:1995)
GB/T 17626.3-1998 電磁兼容 試驗及測量技術 射頻電磁場輻射抗擾度試驗(idt IEC 61000-4-3:1995)
GB/T 17626.4-1998 電磁兼容 試驗及測量技術 電快速瞬變脈沖群抗擾度試驗(idt IEC 61000-4-4:1995)
GB/T 17626.5-1999 電磁兼容 試驗及測量技術 浪涌(沖擊)抗擾度試驗(idt IEC 61000-4-5:1995)
GB/T 17626.6-1998 電磁兼容 試驗及測量技術 射頻場感應的傳導騷擾抗擾度試驗(idt IEC 61000-4-6:1995)
7、使用的環境條件:
周圍空氣溫度:上限80℃,下限-25℃;
周圍空氣濕度:≤95%RH;
無易燃、爆炸危險、強烈化學輔助物和劇烈震蕩的場所
8、訂貨說明:
1)、訂貨時應注明測溫采集模塊安裝地點:斷路器觸臂的規格。
2)、是否需要廠家配合安裝及其它技術要求。
