VS1戶內高壓真空斷路器

來源： 西安合容開關有限公司 日期：2019-11-09 10:33:08 點擊：28278 屬于：戶內斷路器

1.概述：
本公司研制的VS1型戶內高壓真空斷路器是利用高真空可靠的絕緣性能和優良的滅弧能力而設計的戶內開關設備，具有小型、輕便、壽命長、阻燃等性能。斷路器符合GB1984、DL/T403及IEC60056等標準的規定。在正常使用條件下，只要在斷路器的技術參數范圍內，它就可以保證安全、可靠地運行于相應電壓等級的電網中。

VS1 真空斷路器機械壽命可高達30,000次，滿容量短路電流開斷次數可達50次。
VS1真空斷路器采用立式的絕緣筒防御各種外界影響，且在維護保養方面，通常僅需對操作機構做階段性的清掃或潤滑。
VS1真空斷路器在開關柜內的安裝形式既可以是固定式，也可以是手車式的。

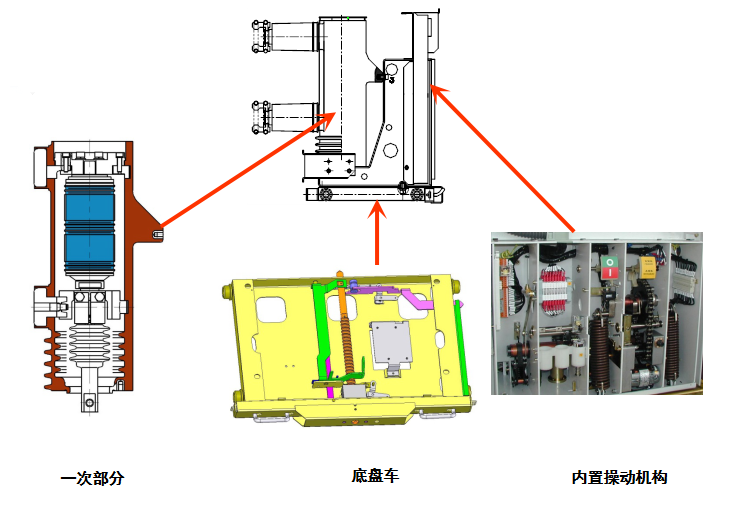

VS1 真空斷路器主要由操動機構部分、導電一次部分（絕緣筒式和固封極柱式）、底盤車及安裝框架等部分組成。如下圖所示：

2、用途:
產品廣泛應用于電廠、電網、煤礦、機場、石化、冶金和城市基礎設施建設與改造項目。
3、主要特點:
VS1 真空斷路器采用整體式彈簧操作機構，該機構具有結構簡單、可靠成熟等特點，為第二代高壓真空斷路器。主回路采用成熟絕緣筒式結構，一次回路采用組裝式結構，保證導電回路絕緣可靠和組裝方便。

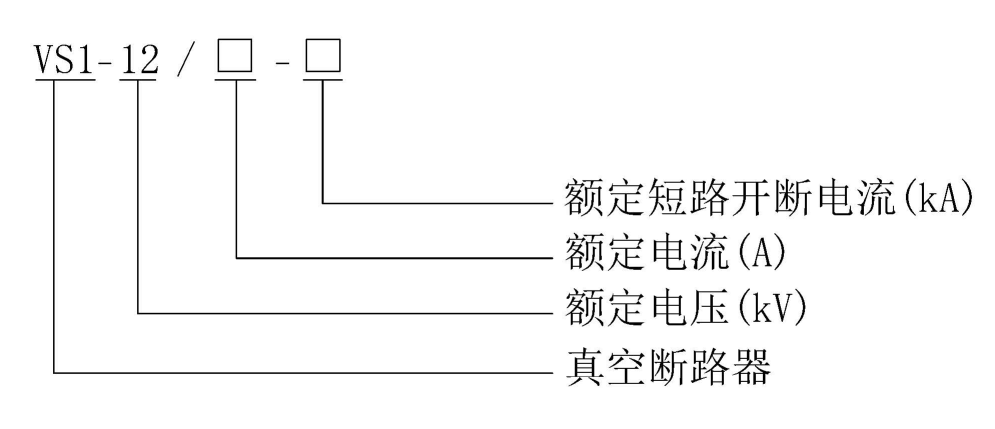

4、型號說明:

5、技術數據:
    額定電壓：12kV
    額定頻率：50Hz
    額定電流：630A-5000A
    額定短路開斷電流：20kA-50kA
    機械壽命：30，000次
    安裝方式：配KYN28-12（GZS1）型、XGN等開關柜。
6、執行標準:
    GB/T1984-2003  《高壓交流斷路器》
    GB/T11022-1999 《高壓開關設備和控制設備標準的共用技術要求》
    JB/T3855-1996  《3.6～40.5kV戶內交流高壓真空斷路器》
    DL/T403-2000   《12～40.5kV高壓真空斷路器訂貨技術要求》
    IEC62271-100:2001、IEC56 等標準規范以及其它主要工業化國家相關標準的規定
7、使用條件:
    環境溫度：
    最高溫度+40℃
    最低溫度-15℃
    濕度：
    最大日平均相對濕度95%
    最大月平均相對濕度90%
常規型斷路器裝設地點的海拔高度可達1000m，高原型產品裝設海拔可達4000m
8、訂貨說明:
    斷路器型號、名稱、額定電壓、額定電流、額定短路開斷電流、相間距及所需數量
    備品備件名稱及數量
    若有其他特殊選項時，須在訂貨時說明。
