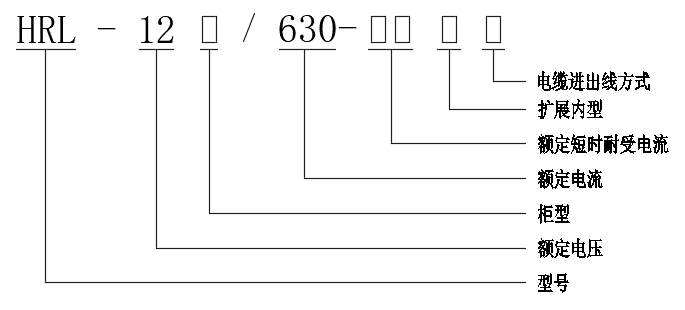

序號 | 名稱 | 單位 | 參數 | |
1 | 額定電壓(Ur) | kV | 12 | |
2 | 額定電流(Ir) | A | 630 | |
3 | 額定頻率 (fr) | Hz | 50 | |
4 | 主回路、接地開關額定短時耐受電流(Ik) | kA | 20 | |
5 | 主回路、接地開關額定短時持續時間 | s | 3 | |
6 | 主回路、接地開關額定峰值耐受電流(Ip) | kA | 50 | |
7 | 接地連接回路額定短時耐受電流(Ik) | kA | 20 | |
接地連接回路額定短時持續時間 | s | 2 | ||
8 | 接地連接回路額定峰值耐受電流(Ip) | kA | 50 | |
9 | 額定雷電沖擊耐受電壓 | 相間及對地 | kV | 95 |
斷口間 | kV | 110 | ||
10 |
額定短時工頻耐受電壓 | 相間及對地 | kV | 42 |
斷口間 | kV | 48 | ||
11 | 額定充氣壓力 / 最低(報警)壓力(絕對壓力) | Mpa | 0.14/0.12 | |
12 | 負荷開關機械壽命 | 次 | 5000 | |
13 | 接地開關機械壽命 | 次 | 2000 | |
14 | 回路電阻 | μW | ≤200 | |
15 | 額定短路關合電流 | kA peak | 50 | |
16 | 額定閉環開斷電流 | A | 630 | |
17 | 額定有功負載開斷電流 | A | 630 | |
18 | 額定電纜充電開斷電流 | KA | 20 | |
19 | 接地故障開斷電流 | KA | 50 | |
20 | 接地故障時電纜開斷電流 | KA | 50 | |
21 | 年泄漏率 | % | ≤0.01 | |
22 | 單個單元外形尺寸(寬x高x深) | mm | 325X1800X750 |
序號 | 名稱 | 單位 | 參數 | |
1 | 額定電壓(Ur) | kV | 12 | |
2 | 額定電流(Ir) | A | 125 | |
3 | 額定頻率 (fr) | Hz | 50 | |
4 | 接地開關額定短時耐受電流(Ik) | kA | 20 | |
5 | 接地開關額定短時耐受持續時間 | s | 2 | |
6 | 接地開關額定峰值耐受電流(Ip) | kA | 50 | |
7 | 額定雷電沖擊耐受電壓 | 相間及對地 | kV | 95 |
斷口間 | kV | 110 | ||
8 | 額定短時工頻耐受電壓 | 相間及對地 | kV | 42 |
斷口間 | kV | 48 | ||
9 | 額定充氣壓力 / 最低(報警)壓力(絕對壓力) | Mpa | 0.14/0.12 | |
10 | 負荷開關機械壽命 | 次 | 5000 | |
11 | 接地開關機械壽命 | 次 | 2000 | |
12 | 回路電阻 | μW | 500 | |
13 | 額定短路開斷電流 | kA | 20 | |
14 | 額定轉移電流 | A | 1750 | |
15 | 年泄漏率 | % | ≤0.01 | |
16 | 單個單元外形尺寸(寬x高x深) | mm | 325X1800X750 |
序號 | 名 稱 | 單位 | 技術參數值 | |||
1 | 額定電壓 | kV | 12 | |||
2 | 絕緣介質 | SF6 | ||||
3 | 額定頻率 | Hz | 50 | |||
4 | 額定電流 | A | 630 | |||
5 | 溫升試驗電流 | 1.1Ir | ||||
6 | 額定工頻1min耐受電壓(相對地) | kV | 42 | |||
7 | 額定雷電沖擊耐受電壓峰值(1.2/50ms)(相對地) | kV | 95 | |||
8 | 額定短路開斷電流 | kA | 20 | |||
9 | 額定短路關合電流(峰值) | kA | 50 | |||
10 | 額定短時耐受電流及持續時間 | kA/s | 20/4 | |||
11 | 額定峰值耐受電流 | kA | 50 | |||
12 | 燃弧持續時間 | s | ≥0.5 | |||
13 | 額定有功負載條件下開斷次數 | 次 | 100 | |||
14 | 單個單元外形尺寸(寬x高x深) | mm | 325X1800X750 | |||
15 | 輔助和控制回路短時工頻耐受電壓 | kV | 2 | |||
16 | 供電電源 | 控制回路(獨立) | V | AC 220 | ||
輔助回路 | V | AC 220 | ||||
儲能回路(獨立) | V | AC 220 | ||||
17 | SF6氣體額定壓力(20℃表壓) (充氣柜適用) |
MPa | 0.02 | |||
18 | SF6氣體年漏氣率 | ≤0.01% | ||||
19 | 操動機構型式 | 電動,并具備手動操作功能 | ||||
20 | 斷路器滅弧室類型 | 真空 | ||||
21 | 斷路器額定電流 | 630 | ||||
22 | 斷路器主回路電阻 | mW | ≤ 200μΩ | |||
23 | 額定工頻1min耐受電壓 | 隔離斷口 | kV | 48 | ||
相間、對地 | 42 | |||||
額定雷電沖擊耐受電壓 峰值(1.2/50ms) |
隔離斷口 | kV | 110 | |||
相間、對地 | 95 | |||||
24 | 額定短路開斷電流 | 交流分量有效值 | kA | 20 | ||
時間常數 | ms | 45 | ||||
滿容量開斷次數 | 次 | ≥30 | ||||
首相開斷系數 | 1.5 | |||||
25 | 斷路器額定短路關合電流(峰值) | kA | 50 | |||
26 | 斷路器額定短時耐受電流 | kA/s | 20/4 | |||
27 | 斷路器額定峰值耐受電流 | kA | 50 | |||
28 | 斷路器開斷時間 | ms | ≤60 | |||
29 | 斷路器合閘彈跳時間 | ms | ≤2 | |||
30 | 斷路器分閘時間 | ms | ≤40 | |||
31 | 斷路器合閘時間 | ms | ≤60 | |||
32 | 斷路器分、合閘平均速度 | 分閘速度 | m/s | 0.9-1.3 | ||
合閘速度 | 0.6-1.0 | |||||
33 | 機械穩定性 | 次 | ≥10 000 | |||
34 | 額定操作順序 | O–0.3s–CO–180s–CO | ||||
35 | 輔助和控制回路短時工頻耐受電壓 | kV | 2 | |||
36 | 異相接地故障開斷試驗 | 試驗電流 | kA | 17.32 | ||
試驗電壓 | kV | 12 | ||||
37 | 容性電流開合試驗 (試驗室) |
試驗電流 | A | 電纜:25 | ||
試驗電壓 | kV | 1.4×12/ | ||||
C2級: CC1:48×O; CC2:24×O和24×CO; BC1:24×O; BC2:80×CO |
C2級 |
