一、概述
GCS型低壓抽出式開關柜(以下稱裝置)是原電力部、機械部聯合設計,具有符合國情、技術性能指標較高等特點,能夠適應電力市場發展需要并可與引進產品競爭的低壓抽出式開關柜。該裝置于一九九六年七月在上海通過了兩部聯合主持的鑒定。受到生產制造單位和電力使用部門的好評。
二、用途
置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高,要求與計算機接口的場所,作為三相交流頻率為50(60)Hz、額定工作電壓為380(660)V,額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

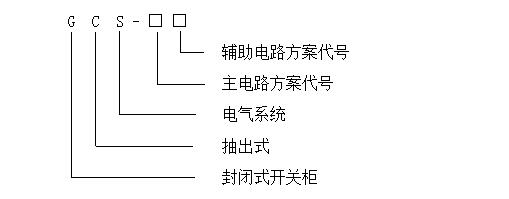

三、產品型號
四、環境條件及性能指標
1 環境條件
1.1 周圍空氣溫度不高于+40℃,不低于-5℃ ,24小時內平均溫度不得高于+35℃。超過時,需根據實際情況降容運行。
1.2 大氣壓力:80kPa~110kPa。
1.3 戶內使用,使用地點的海拔高度不得超過2000m;周圍空氣相對濕度在最高溫度為+40℃時不超過50%,在較低溫度時允許有較大的相對濕度,如+20℃時為90%,應考慮到由于溫度的變化可能會偶然產生凝露的影響。
1.4 裝置安裝時與垂直面的傾斜度不超過5%,且整組柜排列相對平整。
1.5 裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。
1.6 污染等級:按GB7251.1-2005中6.1.2.3規定的3級。
1.7 過電壓等級:按GB7251.1-2005中附錄G規定的IV級。
2 執行標準
裝置的設計符合下列標準
IEC439-1 《低壓成套開關設備和控制設備》
GB7251 《低壓成套開關設備》
ZBK36001 《低壓抽出式成套開關設備》
五、技術參數
1基本電氣參數
主電路額定電壓(V) | 交流380(400)、(660) | |
輔助電路額定電壓(V) | 交流220、380(400) 直流110、220 |
|
額定頻率(Hz) | 50(60) | |
額定絕緣電壓(V) | 660(1000) | |
額定電流(A) | 水平母線 | ≤4000 |
垂直母線(MCC) | 1000 | |
母線額定短時耐受電流(kA/1s) | 50、80 | |
母線額定峰值耐受電流(kA/0.1s) | 105、176 | |
工頻試驗電壓(V/1min) | 主電路 | 2500 |
輔助電路 | 1760 | |
母線 | 三相四線制 | A.B.C.PEN |
三相五線制 | A.B.C.PE.N | |
防護等級 | IP30、IP40 |
六、產品特點
1結構特點
1.1 裝置的主構架采用8MF型鋼,構架采用拼裝和部分焊接兩種結構形式,供用戶選擇。
主構架上均有安裝模數孔E=20mm。
1.2 裝置各功能室嚴格分開,其隔室主要分為功能單元室、母線室、電纜室,各單元的功能作用相對獨立。
1.3 水平主母線采用柜后平置式排列方式,以增強母線抗電動力的能力,是使裝置的主電路具備高短路強度能力的基本措施。
2 功能單元
2.1 一個抽屜為一個獨立功能單元。
2.2 抽屜分為二分之一單元、一單元、二單元、三單元四個尺寸系列,回路的額定電流在400A及以下。一個單元抽屜的尺寸為:160mm(高)×560mm(寬)×407mm(深),二分之一單元抽屜的寬為280mm,二單元、三單元僅以高度做二倍、三倍的變化,其余尺寸均同一單元。
2.3 功能單元的抽屜可以方便的實現互換。
2.4 裝置的每柜內可以配置11個一單元的抽屜或22個二分之一單元的抽屜。
2.5 抽屜進出線根據回路電流大小采用不同片數的同一規范片式接插件,一般一片接插件≤200A。
2.6 二分之一抽屜與電纜室的轉接,采用背板式結構的轉接件。
單元抽屜與電纜室的轉接采用棒式結構的轉接件
2.7 抽屜面板有合、斷、試驗、抽出等位置的明顯標志,抽屜高有機械聯鎖裝置。電纜隔室有二個寬度尺寸(240mm和440mm)可供選用,視電纜數量,截面和用戶對安裝維修方便的要求而定。
2.8 饋線柜和電動機控制柜高有專用的電纜隔室,功能單元室與電纜隔室內電纜的連接通過轉接件或轉接銅排實現,既提高了電纜的使用可靠性,又極大的方便了用戶對電纜的安裝與維修。
2.9 裝置的功能單元輔助接點對數一單元及以上的為32對,1/2單元的為20對,能滿足自動化用戶和與計算機接口的需要。
2.10 考慮到干式變壓器使用的普通性安全性和油浸變壓器的經濟性,裝置既可以方便地與干式變壓器組成一個組列,也可以與油浸變壓器低壓母線方便連接。
2.11 以抽屜為主體,同時具有抽出式和固定式,可以混合組合,任意選用。
2.12 裝置按三相五線制和三相四線制設計,設計部門和用戶可以方便地選用PE+N或PEN方式。
2.13 柜體的防護等級為IP30、IP40,可以按用戶需要選用。
七、產品成套性
制造廠供貨時應提供下列文件及附件:
1.裝箱清單;
2.產品合格證;
3.使用說明書;
4.出廠試驗報告;
5.有關電氣圖紙;
6.柜門鑰匙、操作手柄及合同規定的備品配件;
7.主要元器件的安裝使用說明書。
八、訂貨須知
訂貨合同包含以下內容:
1.產品的全型號包括主電路方案號和輔助電路方案號;
2.主電路系統組合順序圖;
3.輔助電路電氣原理圖;
4.柜內元器件清單;
5.電路中電壓、電流、時間等整定參數;
6.與產品正常使用不符的其它特殊要求。
